2009年3月23日月曜日

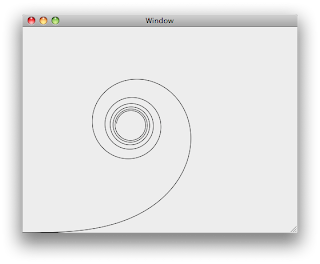

クロソイド曲線(Clothoid Curve)を描いてみる

クロソイド曲線について調べていてこちらのページ(ありがとうございます)にたどり着いたので漸化式のモノを試してみた.
@implementation MyView
- (void)drawRect:(NSRect)dirtyRect
{
NSGraphicsContext* theContext = [NSGraphicsContext currentContext];
[theContext saveGraphicsState];
{
double d_th= 0.005;
double x= 0.0;
double y= 0.0;
double th= 0.0;

NSBezierPath *path= [NSBezierPath bezierPath];
[path moveToPoint:NSMakePoint(0, 0)];
while(th<6.0) {
x= x+d_th*cos(th*th);
y= y+d_th*sin(th*th);
th= th + d_th;
[path lineToPoint:NSMakePoint(x, y)];
}

NSAffineTransform *t= [NSAffineTransform transform];
[t scaleBy:300.0];
[[t transformBezierPath:path] stroke];

}
[theContext restoreGraphicsState];
}
@end


NSViewが左下基準をまともに利用したのははじめてかもしれないと思ったw.
